VLANs (Virtual Local Area Networks): Funcionamiento, Estándar 802.1Q y Configuración en Cisco IOS

Una VLAN (Virtual Local Area Network) es una tecnología de red de Capa 2 (Enlace de Datos) del modelo OSI que permite dividir lógicamente un switch físico en múltiples dominios de difusión (broadcast domains) independientes.

En lugar de depender de la ubicación física de los cables para separar departamentos o servicios, las VLANs segmentan la red mediante software directamente en la configuración del switch.

#1. El Problema de las Redes Planas y los Beneficios de usar VLANs

Red Conmutada Tradicional (Sin VLANs)

En una red LAN plana donde todos los puertos pertenecen a la configuración de fábrica:

• Un switch = Un único dominio de broadcast: Cuando un dispositivo envía una trama de difusión (por ejemplo, una petición ARP buscando una dirección MAC o un cliente DHCP solicitando una dirección IP), el switch inunda (flooding) la trama por absolutamente todos sus puertos activos. A medida que la red crece, este tráfico satura el ancho de banda y consume ciclos de CPU en todos los hosts conectados.
• Sin aislamiento ni seguridad: Cualquier usuario conectado al switch comparte el mismo segmento de Capa 2 que el resto de la organización. Esto facilita ataques de interceptación en red local (como ARP Spoofing o DHCP Starvation) y permite visibilidad directa hacia servidores, cámaras o equipos de otros departamentos.

Beneficios de Implementar VLANs

1. Reducción de Dominios de Broadcast: El tráfico de difusión queda estrictamente contenido dentro de los puertos que pertenecen a la misma VLAN. Una trama broadcast en la VLAN 10 jamás será reenviada a los puertos de la VLAN 20.
2. Seguridad y Segmentación Lógica: Permite aislar tráfico sensible por función o criticidad (ej. servidores de producción, contabilidad, cámaras de videovigilancia CCTV o redes de invitados) y aplicar políticas de firewall entre segmentos.
3. Flexibilidad Operativa y Escalabilidad: Si un empleado cambia de oficina o de departamento, el administrador de red solo necesita reasignar la VLAN de su puerto mediante comandos CLI, sin necesidad de recablear el rack de telecomunicaciones.

#2. Tipos de VLAN y sus Aplicaciones en Producción

En el diseño de redes empresariales, las VLANs se clasifican según el tipo de tráfico que transportan:

• VLAN de Datos (Data VLAN): Diseñada exclusivamente para el tráfico generado por usuarios finales y equipos de cómputo (PCs, laptops, impresoras).
• VLAN de Voz (Voice VLAN): Red dedicada al tráfico de telefonía IP (VoIP). Se configura de forma independiente para aplicar políticas de Calidad de Servicio (QoS), garantizando prioridad en la cola de envío, baja latencia (< 150 ms) y bajo jitter (variación de retardo), además de separar la señalización de voz del tráfico de datos.
• VLAN de Gestión (Management VLAN): Reservada exclusivamente para el acceso administrativo a la infraestructura de red (switches, routers, puntos de acceso) mediante protocolos como SSH, HTTPS o SNMP. Nunca debe mezclarse con el tráfico de usuarios finales.
• VLAN de Invitados (Guest VLAN): Proporciona salida hacia Internet para visitantes o dispositivos externos (BYOD), bloqueando en Capa 3 cualquier visibilidad hacia los servidores y recursos internos de la empresa.
• VLAN Predeterminada (Default VLAN): En switches Cisco, es la VLAN 1. Todos los puertos pertenecen a ella de fábrica y transporta protocolos de control como CDP, VTP y PAgP.
• VLAN Nativa (Native VLAN): Concepto exclusivo de los enlaces troncales IEEE 802.1Q. Es la VLAN cuyo tráfico viaja sin etiqueta (untagged) a través de un enlace troncal.

#3. Modos de Puerto en un Switch: Access vs. Trunk

Los puertos de un switch administrable operan principalmente en dos modos según el dispositivo que se conecte en el otro extremo:

#4. El Estándar IEEE 802.1Q (VLAN Tagging)

Cuando dos switches se conectan mediante un puerto Troncal (Trunk), necesitan un mecanismo para saber si una trama que cruza el cable pertenece a la VLAN 10 o a la VLAN 20. El estándar abierto IEEE 802.1Q (conocido como dot1q) resuelve esto insertando una etiqueta (Tag) de 4 bytes (32 bits) dentro del encabezado de la trama Ethernet original, justo entre la dirección MAC de Origen y el campo EtherType:

Trama Ethernet Estándar:
[ Dest MAC (6B) | Src MAC (6B) | EtherType (2B) | Payload (46-1500B) | FCS (4B) ]

Trama Ethernet con Etiqueta IEEE 802.1Q:
[ Dest MAC (6B) | Src MAC (6B) | 802.1Q Tag (4B) | EtherType (2B) | Payload (46-1500B) | FCS (4B) ]
                                       |
               +-----------------------+-----------------------+
               |                                               |
       [ TPID: 16 bits ]                               [ TCI: 16 bits ]
           (0x8100)                         [ PCP (3b) | DEI (1b) | VID (12b) ]

Campos del Encabezado 802.1Q (32 bits en total)

La etiqueta de 4 bytes se divide en dos bloques principales de 16 bits cada uno: TPID y TCI:

1. TPID (Tag Protocol Identifier — 16 bits / 2 bytes): Tiene el valor hexadecimal fijo 0x8100. Cuando un switch lee este valor en la posición donde normalmente iría el EtherType, identifica inmediatamente que la trama contiene una etiqueta 802.1Q.
2. TCI (Tag Control Information — 16 bits / 2 bytes): Se subdivide en tres campos:
   • PCP (Priority Code Point — 3 bits): Utilizado por el estándar IEEE 802.1p para Calidad de Servicio (QoS) en Capa 2 (conocido como CoS - Class of Service). Permite asignar 8 niveles de prioridad (de 0 a 7), donde el valor 5 suele reservarse para tráfico crítico de voz (VoIP).
   • DEI (Drop Eligible Indicator — 1 bit): Anteriormente llamado CFI (Canonical Format Indicator). Indica si la trama puede ser descartada con preferencia en caso de congestión en la red (o compatibilidad heredada con Token Ring).
   • VID (VLAN Identifier — 12 bits): Identifica el número de VLAN al que pertenece la trama. Al contar con 12 bits ($2^$), ofrece 4096 valores posibles (0 al 4095), distribuidos así:
     • Reservados por el estándar: 0 (usado solo para priorización 802.1p sin ID de VLAN) y 4095 (uso interno del sistema). Ninguno de los dos es asignable.
     • Rango Normal (1 – 1005): Rango estándar almacenable en el archivo vlan.dat. La VLAN 1 es la predeterminada y las VLANs 1002 a 1005 están reservadas por defecto en Cisco IOS para redes heredadas (FDDI y Token Ring) y no pueden eliminarse.
     • Rango Extendido (1006 – 4094): Utilizadas en redes de proveedores de servicios o grandes centros de datos. En switches Cisco, requieren que el protocolo VTP esté en modo transparent, off o versión 3.

Buenas Prácticas de Seguridad: La VLAN Nativa y VLAN Hopping

Por defecto, la VLAN Nativa en un troncal 802.1Q es la VLAN 1 y sus tramas viajan sin etiqueta por compatibilidad con equipos antiguos. Mantener esta configuración predeterminada expone la red a dos ataques clásicos de Capa 2 (VLAN Hopping):

• Switch Spoofing (Explotación de DTP): Los switches Cisco utilizan por defecto el protocolo propietario DTP (Dynamic Trunking Protocol) para negociar enlaces troncales automáticamente. Si un atacante conecta su equipo a un puerto con DTP activo y envía tramas DTP falsificadas, el switch convertirá el puerto en Trunk, dándole acceso a todas las VLANs.

• Double Tagging (Doble Etiquetado): Si un atacante está conectado a un puerto de acceso que pertenece a la misma VLAN que la VLAN Nativa del troncal (ej. VLAN 1), puede inyectar una trama con dos etiquetas 802.1Q (externa: VLAN 1, interna: VLAN 20). El primer switch quitará la etiqueta de la VLAN 1 por ser la nativa y reenviará la trama por el troncal con la segunda etiqueta intacta hacia la VLAN 20.

Cómo mitigarlo en entornos reales:

1. Cambiar la VLAN nativa en todos los troncales a una VLAN dedicada donde nunca haya dispositivos conectados (ej. VLAN 99 o VLAN 999).
2. Desactivar la negociación DTP en los puertos mediante switchport nonegotiate y configurar explícitamente los puertos de usuario con switchport mode access.
3. Opcionalmente, forzar el etiquetado de la VLAN nativa a nivel global con el comando vlan dot1q tag native.

#Comunicación Inter-VLAN (Enrutamiento en Capa 3)

Dado que las VLANs separan dominios de broadcast y cada VLAN se asocia a una subred IP distinta (relación 1 a 1), para que un equipo de la VLAN 10 (192.168.10.0/24) se comunique con uno de la VLAN 20 (192.168.20.0/24) existen dos arquitecturas principales:

1. Router-on-a-Stick (ROAS): Utiliza un único enlace físico configurado como Trunk 802.1Q entre el switch de Capa 2 y una interfaz física de un router. Dentro del router, esa interfaz física se divide en múltiples subinterfaces lógicas (ej. Gi0/0.10 y Gi0/0.20), configuradas con encapsulación dot1Q y la dirección IP que actuará como Default Gateway (puerta de enlace) de cada VLAN.
2. Switch Multicapa (Layer 3 Switch con SVI): El propio switch tiene capacidades de enrutamiento en hardware (ASIC). Se habilita el comando ip routing y se crean Interfaces Virtuales de Switch (SVI) para cada VLAN (ej. interface Vlan 10 e interface Vlan 20), asignándoles directamente la IP del gateway sin necesidad de salir a un router externo.

#Laboratorio Práctico: Configuración de VLANs y Trunk en Cisco IOS

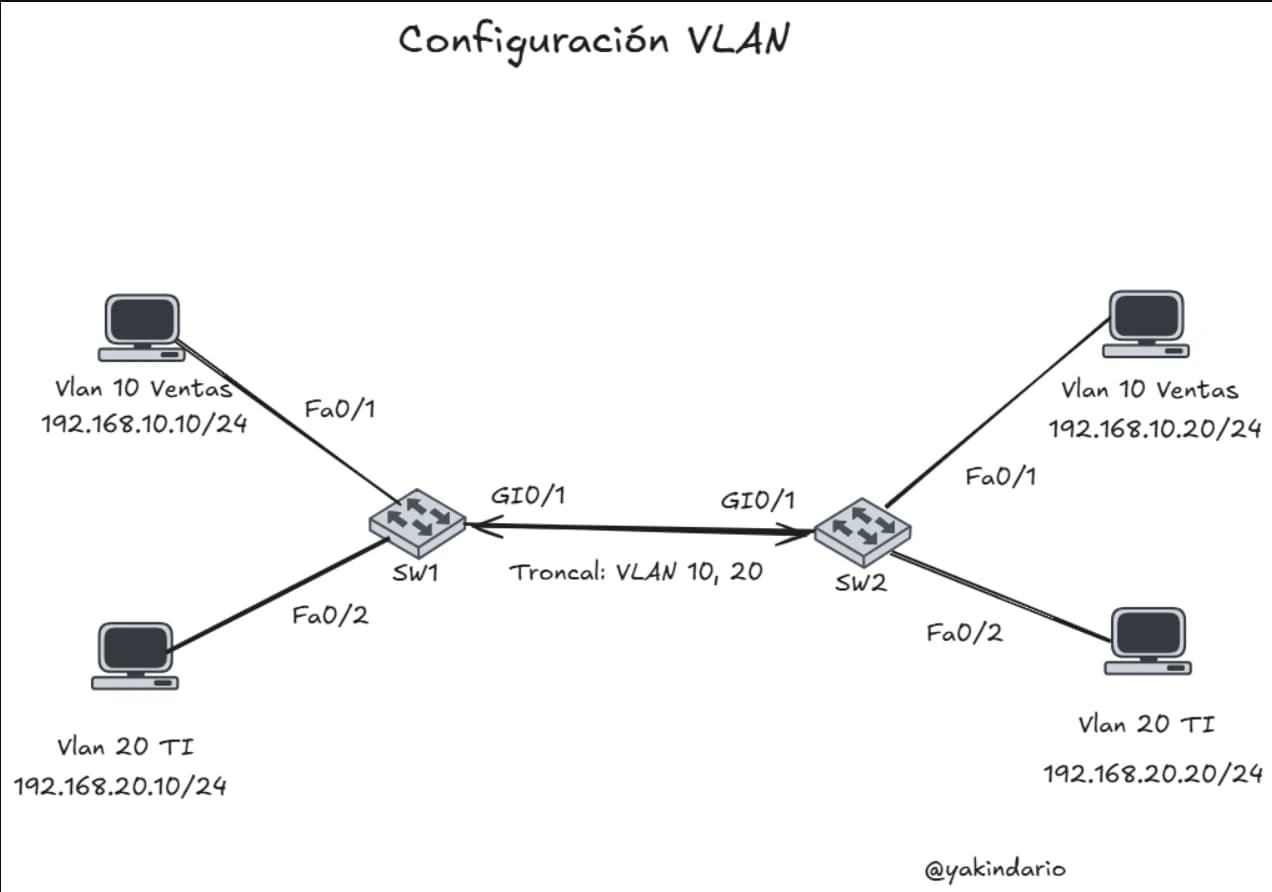

A continuación, implementaremos la topología del escenario práctico donde conectamos dos pisos (representados por SW1 y SW2) separando los departamentos de Ventas (VLAN 10) y TI (VLAN 20) a través de un enlace troncal en el puerto GigabitEthernet 0/1.

Tabla de Direccionamiento del Escenario

Paso 1: Configuración del Switch 1 (SW1)

Switch> enable
Switch# configure terminal
Switch(config)# hostname SW1

! 1. Crear las VLANs de usuarios y la VLAN Nativa de seguridad
SW1(config)# vlan 10
SW1(config-vlan)# name VENTAS
SW1(config-vlan)# exit

SW1(config)# vlan 20
SW1(config-vlan)# name TI
SW1(config-vlan)# exit

SW1(config)# vlan 99
SW1(config-vlan)# name NATIVA_SEGURIDAD
SW1(config-vlan)# exit

! 2. Configurar Puertos de Acceso para las PCs del Piso 1
SW1(config)# interface FastEthernet 0/1
SW1(config-if)# description PC_VENTAS_PISO1
SW1(config-if)# switchport mode access
SW1(config-if)# switchport access vlan 10
SW1(config-if)# no shutdown
SW1(config-if)# exit

SW1(config)# interface FastEthernet 0/2
SW1(config-if)# description PC_TI_PISO1
SW1(config-if)# switchport mode access
SW1(config-if)# switchport access vlan 20
SW1(config-if)# no shutdown
SW1(config-if)# exit

! 3. Configurar el Puerto Troncal hacia el Switch 2 (con seguridad aplicada)
SW1(config)# interface GigabitEthernet 0/1
SW1(config-if)# description TRONCAL_HACIA_SW2
! Nota: En switches antiguos o L3 que soportan ISL y 802.1Q, descomentar la siguiente línea:
! SW1(config-if)# switchport trunk encapsulation dot1q
SW1(config-if)# switchport mode trunk
SW1(config-if)# switchport trunk native vlan 99
SW1(config-if)# switchport trunk allowed vlan 10,20,99
SW1(config-if)# switchport nonegotiate
SW1(config-if)# no shutdown
SW1(config-if)# end

! 4. Guardar la configuración en NVRAM
SW1# copy running-config startup-config

Paso 2: Configuración del Switch 2 (SW2)

Es fundamental que las mismas VLANs existan en la base de datos de ambos switches y que la VLAN nativa coincida exactamente en ambos extremos del enlace troncal:

Switch> enable
Switch# configure terminal
Switch(config)# hostname SW2

! 1. Crear las mismas VLANs en SW2
SW2(config)# vlan 10
SW2(config-vlan)# name VENTAS
SW2(config-vlan)# exit

SW2(config)# vlan 20
SW2(config-vlan)# name TI
SW2(config-vlan)# exit

SW2(config)# vlan 99
SW2(config-vlan)# name NATIVA_SEGURIDAD
SW2(config-vlan)# exit

! 2. Configurar Puertos de Acceso para las PCs del Piso 2
SW2(config)# interface FastEthernet 0/1
SW2(config-if)# description PC_VENTAS_PISO2
SW2(config-if)# switchport mode access
SW2(config-if)# switchport access vlan 10
SW2(config-if)# no shutdown
SW2(config-if)# exit

SW2(config)# interface FastEthernet 0/2
SW2(config-if)# description PC_TI_PISO2
SW2(config-if)# switchport mode access
SW2(config-if)# switchport access vlan 20
SW2(config-if)# no shutdown
SW2(config-if)# exit

! 3. Configurar el Puerto Troncal hacia el Switch 1
SW2(config)# interface GigabitEthernet 0/1
SW2(config-if)# description TRONCAL_HACIA_SW1
! SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk native vlan 99
SW2(config-if)# switchport trunk allowed vlan 10,20,99
SW2(config-if)# switchport nonegotiate
SW2(config-if)# no shutdown
SW2(config-if)# end

SW2# copy running-config startup-config

#Comandos de Verificación y Troubleshooting en Cisco IOS

Una vez aplicada la configuración, nunca des por terminado el trabajo sin verificar el estado de la base de datos de VLANs y la negociación del enlace troncal.

Verificar la creación de VLANs y asignación de puertos de acceso

El comando show vlan brief muestra todas las VLANs activas y qué interfaces de acceso pertenecen a cada una (los puertos troncales como Gi0/1 no aparecen en esta lista porque transportan múltiples VLANs):

SW1# show vlan brief

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/3, Fa0/4, Gi0/2
10   VENTAS                           active    Fa0/1
20   TI                               active    Fa0/2
99   NATIVA_SEGURIDAD                 active
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup

2. Verificar el estado del enlace troncal 802.1Q

El comando show interfaces trunk es el más importante para auditar troncales. Confirma el protocolo de encapsulación (802.1q), la VLAN nativa (99) y qué VLANs están realmente activas y reenviando tráfico en Spanning Tree:

SW1# show interfaces trunk

Port        Mode             Encapsulation  Status        Native vlan
Gi0/1       on               802.1q         trunking      99

Port        Vlans allowed on trunk
Gi0/1       10,20,99

Port        Vlans allowed and active in management domain
Gi0/1       10,20,99

Port        Vlans in spanning tree forwarding state and not pruned
Gi0/1       10,20,99

3. Verificar las pruebas de conectividad (Ping)

Con base en nuestro diagrama:

• Ping de 192.168.10.10 (SW1) a 192.168.10.20 (SW2): Exitoso. La trama entra por Fa0/1 en SW1, se etiqueta con VID 10 al salir por el troncal Gi0/1, SW2 lee la etiqueta, la retira y entrega la trama por su puerto Fa0/1.

• Ping de 192.168.10.10 (VLAN 10) a 192.168.20.10 (VLAN 20): Falla. Aunque ambos equipos están conectados al mismo SW1, pertenecen a dominios de difusión y subredes distintas y no hemos conectado aún un router o configurado una SVI de Capa 3.

Errores Comunes en Producción (Checklist de Diagnóstico)

• La VLAN fue asignada al puerto, pero no existe en vlan.dat: Si ejecutas switchport access vlan 10 en un switch moderno, IOS suele crear la VLAN automáticamente; sin embargo, si solo permites una VLAN en un troncal (allowed vlan 10) pero olvidaste crearla globalmente con vlan 10 en el switch intermedio, el tráfico será descartado silenciosamente.

• Uso de allowed vlan sin la palabra clave add: En producción, si un troncal ya transporta las VLANs 10,20 y ejecutas switchport trunk allowed vlan 30, sobreescribirás la lista y causarás una caída inmediata en las VLANs 10 y 20. Usa siempre switchport trunk allowed vlan add 30 para agregar una VLAN sin interrumpir el servicio.

• Discrepancia de VLAN Nativa (Native VLAN Mismatch): Si SW1 tiene native vlan 99 y SW2 se quedó en native vlan 1, verás alertas constantes de CDP en consola y Spanning Tree bloqueará el puerto por inconsistencia de PVID.

#8. Preguntas Frecuentes (FAQ)

¿Cuántas VLANs se pueden crear como máximo en un switch?

El campo VID del estándar IEEE 802.1Q tiene 12 bits ($2^ = 4096$). Descontando las VLANs reservadas por el estándar (0 y 4095), existen 4094 VLANs teóricas utilizables (del 1 al 4094). En switches Cisco, las VLANs 1002 a 1005 también están reservadas para tecnologías heredadas, dejando 4090 VLANs configurables (aunque el límite práctico de instancias simultáneas de Spanning Tree depende del modelo de hardware del switch).

¿Qué pasa si elimino una VLAN a la que todavía pertenecen puertos activos?

Si ejecutas no vlan 10 sin antes reasignar los puertos que pertenecen a esa VLAN (como Fa0/1), esos puertos quedarán huérfanos (inactivos) en un estado ambar/bloqueado y no regresarán automáticamente a la VLAN 1. Los dispositivos conectados perderán red hasta que reasignes sus interfaces manualmente con switchport access vlan <id> o vuelvas a crear la VLAN 10.

¿Por qué el tráfico de la VLAN Nativa viaja sin etiquetar (untagged)?

El comité IEEE 802.1Q diseñó la VLAN Nativa originalmente por retrocompatibilidad con topologías antiguas donde aún existían hubs (concentradores) o dispositivos en medio de un enlace entre switches que no comprendían etiquetas 802.1Q. Hoy en día, donde las conexiones entre switches son punto a punto dedicadas, su función principal es el transporte de ciertos protocolos de control o simplemente se aísla en una VLAN sin uso por motivos de seguridad.
